Формовочные линии автоматические

Предназначены для отливок из чёрных и цветных металлов массой от 10 до 1000 кг. Линии создаются на базе формовочных установок различных типов: вибро-прессовых, встряхивающих, прессовых, встряхивающе-прессовых, импульсного уплотнения. В линиях используются опоки с размерами в свету от 500x400 до 1600x1200 мм.

В линиях в автоматическом режиме выполняются операции:
   • выдавливание кома горелой смеси с отливкой из формы, очистка опок, отделение отливок от горелой смеси на инерционных транспортирующих решетках;
   • разборка опок и последовательная передача их на формовочную машину;
   • изготовление полуформ одним из указанных выше методов формообразования, сборка форм;
   • транспортировка форм в зону заливки и охлаждения.



В качестве транспорта для транспортирования форм в зоне заливки и охлаждения могут быть применены: приводные рольганги, горизонтально-замкнутый пульсирующий литейный конвейер, тележки с установленными на них формами, перемещаемые гидравлическими толкателями или комбинация перечисленных методов передачи форм.
Для запитки силовых приводов применена гидросистема на основе лопастных или шестеренных насосов с рабочим давлением 6,3 МПа (63 кг/см кв.).
В качестве системы управления приводами линий и системы диагностики используются программные командоконтроллеры.

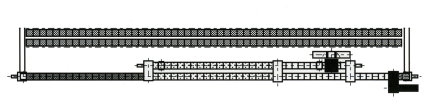

планировочное решение линии формовочной автоматической

планировочное решение линии формовочной автоматической с литейным конвейеером


Техническая характеристика машины
Размеры опок в свету, мм
минимальные 500x400
максимальные 1600х1200
Производительность, полуформ /ч  160...40 (в зависимости от механизации и размера опок)
 Давление сжатого воздуха в головке, МПа (кгс/см кв.)  0,63±0,05 (6,3±0,5)
Удельное давление при подпрессовке МПа (кгс/см кв.) 0,8...1,2 (8...12)
Применяемая формовочная смесь Единая песчано-глинистая
